方案简介

低压静态功率因数校正方案主要是由BGMD-MCR静态滤波补偿组件来实现，该静态滤波补偿组件由调谐电抗器、电力电容器组成，调谐电抗器电抗率5%~14%可选择，控制器选用BGMD-FR12-J系列的控制器。

根据系统特性及补偿要求不同可分为电抗率7%和14%的两种。

电抗率为7%，调谐频率为189Hz的MCR系列滤波补偿组件，在提供可靠的无功补偿同时有效抑制5次及以上谐波污染。

电抗率为14%，调谐频率为134Hz的MCR系列滤波补偿组件，在提供可靠的无功补偿同时有效抑制3次及以上谐波污。

应用领域

应用场合

该方案主要采用接触器作为投切元器件，用在负荷波动不大的配电系统中。

补偿效果

补偿系统稳定可靠，能够满足静态条件的无功补偿的要求，由于采用了机械触点的接触器作为投切开关，投切瞬间存在一定的涌流和冲击。

相关案例

方案选型如需更详细技术资料，请致电0512-57914503

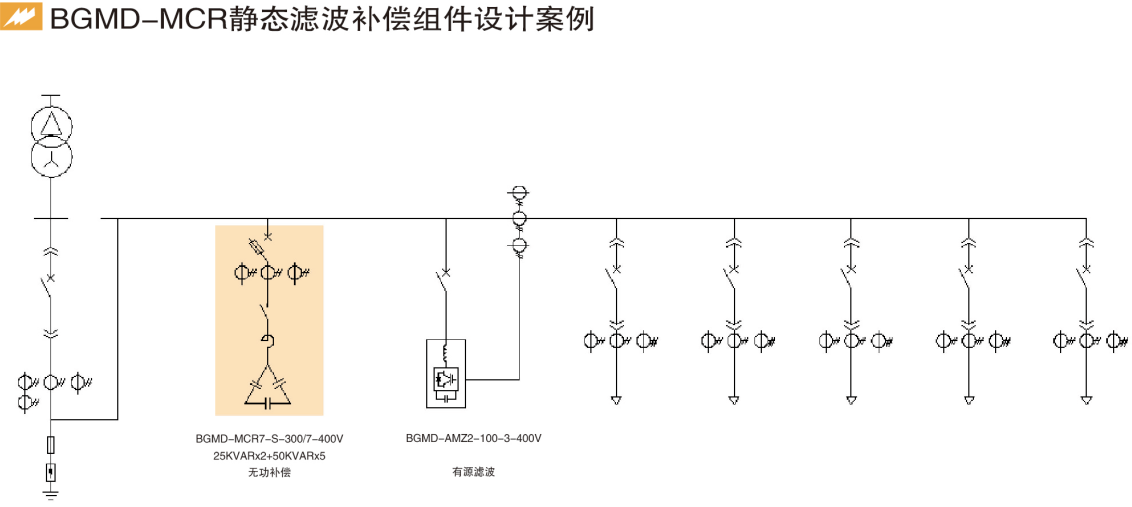

● BGMD-MCR三相静态滤波补偿组件选型表（电抗器+电容器）

系统电压400V，电抗率7%，调谐频率189Hz, 主要抑制5次及7次谐波；电容器额定电压UN=480；

适用于接触器投切，负荷变化不频繁的配电系统；

变压器容量 KVA	建议补偿容量（kvar）	组件型号	分组方式	最小柜体尺寸宽深高（mm）
200 KVA	75 KVAR	BGMD-MCR7-S-75/3-400V	25KVAR*3	8008002200
315 KVA	100 KVAR	BGMD-MCR7-S-100/4-400V	25KVAR*4	8008002200
400 KVA	125 KVAR	BGMD-MCR7-S-125/3-400V	25KVAR+50KVAR*2	8008002200
500 KVA	175 KVAR	BGMD-MCR7-S-175/4-400V	25KVAR+50KVAR*3	8008002200
630 KVA	200 KVAR	BGMD-MCR7-S-200/5-400V	25KVAR2+50KVAR3	8008002200
800 KVA	250 KVAR	BGMD-MCR7-S-250/6-400V	25KVAR2+50KVAR4	8008002200
1000 KVA	350 KVAR	BGMD-MCR7-S-350/5-400V	25KVAR2+50KVAR6	10008002200
1250 KVA	200 KVAR * 2	BGMD-MCR7-S-200/5-400V * 2	50KVAR*8	8008002200
1600 KVA	250 KVAR * 2	BGMD-MCR7-S-250/5-400V * 2	50KVAR*10	8008002200
2000 KVA	350 KVAR * 2	BGMD-MCR7-S-350/7-400V * 2	50KVAR*14	10008002200
2500 KVA	300 KVAR * 3	BGMD-MCR7-S-300/6-400V * 3	50KVAR*18	10008002200

系统电压400V，电抗率14%，调谐频率134Hz, 主要抑制3次谐波；电容器额定电压UN=525V；

适用于接触器投切，负荷变化不频繁的配电系统；

变压器容量 KVA	建议补偿容量（kvar）	组件型号	分组方式	最小柜体尺寸宽深高（mm）
200 KVA	75 KVAR	BGMD-MCR14-S-75/3-400V	25KVAR*3	8008002200
315 KVA	100 KVAR	BGMD-MCR14-S-100/4-400V	25KVAR*4	8008002200
400 KVA	125 KVAR	BGMD-MCR14-S-125/3-400V	25KVAR+50KVAR*2	8008002200
500 KVA	175 KVAR	BGMD-MCR14-S-175/4-400V	25KVAR+50KVAR*3	8008002200
630 KVA	200 KVAR	BGMD-MCR14-S-200/5-400V	25KVAR2+50KVAR3	8008002200
800 KVA	250 KVAR	BGMD-MCR14-S-250/6-400V	25KVAR2+50KVAR4	8008002200
1000 KVA	350 KVAR	BGMD-MCR14-S-350/5-400V	25KVAR2+50KVAR6	10008002200
1250 KVA	200 KVAR * 2	BGMD-MCR14-S-200/5-400V * 2	50KVAR*8	8008002200
1600 KVA	250 KVAR * 2	BGMD-MCR14-S-250/5-400V * 2	50KVAR*10	8008002200
2000 KVA	350 KVAR * 2	BGMD-MCR14-S-350/7-400V * 2	50KVAR*14	10008002200
2500 KVA	300 KVAR * 3	BGMD-MCR14-S-300/6-400V * 3	50KVAR*18	10008002200
